產品詳細

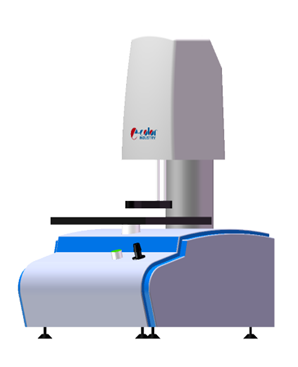

鍍層測厚儀測量厚度能達到0.03-300μm。為PCB行業客戶快速分析出Sn、Ni、Cr、Ag、Au、Zn等金屬厚度。并且出具完整的數據報告。

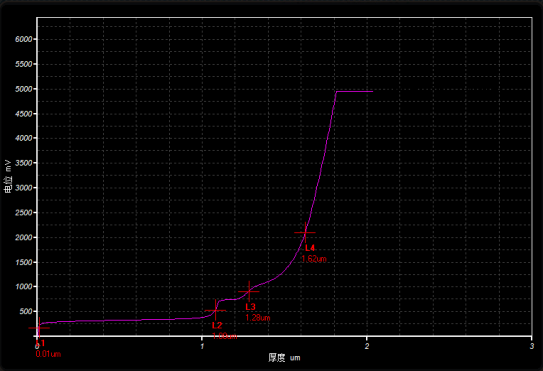

測試原理：在一個限定的面積內，施加合適的電解液，通以恒定的電流，對鍍層進行陽極溶解，當前鍍層溶解完畢，到達下面的基材。儀器會探測到一個電位的跳變，儀器通過內部換算，計算出當前鍍層的厚度。
特征與優勢
|
測量鍍種 |
單金屬鍍層 |
復合多鍍層 |
合金鍍層 |
多層鎳 |
|
Cr,Ni,Cu, Zn,Sn,Ag, Au,Cd,Co, Pb等 |
Cr/Ni/Cu等 |
NiP,ZnNi, SZn,SPb等 |
多層鎳每層厚度及鎳層間電位差 |
|
|
鍍層基材 |
金屬 |
非金屬 |
||
|
如鋼鐵、銅及銅合金、 壓鑄鋅、鋁等 |
如塑膠、釹鐵硼、陶瓷等 |
|||
|
測量范圍 |
0.03～300μm |
|||
|
最佳使用范圍0.03～50um，超過50um，誤差會累計 |
||||
|
分辨率 |
0.01um |
|||
|
重現性 |
≤5% |
|||
|
示值誤差 |
≤10% |
|||
|
電位范圍 |
0～3000mv |
|||
|
電位精度 |
0.01mv |
|||
|
測頭尺寸 |
標配：φ2.4,φ1.7（單位:mm） |
|||
|
線材測試 |
可測試直徑0.050～4mm的線（絲）材 |
|||
|
校準 |
廠家校準 |
|||
|
數據儲存 |
電腦數據庫 |
|||
|
終止測量 |
自動判斷（或者手動） |
|||
|
暫停測試 |
對于厚的鍍層，可以隨時暫停，更換電解液后再繼續測試 |
|||
|
曲線分析 |
可同屏顯示 |
|||
|
報告內容 |
鍍種、單次測量值、平均值、最大值、最小值、標準偏差、變異系數、時間 |
|||
|
顯示方式 |
聯機使用：電腦屏幕顯示 |
|||
|
數據查詢 |
提供多種查詢方式 |
|||
|
操作系統 |
win10 |
|||
|
軟件升級 |
軟件終身免費升級 |
|||
|
電源 |
交流220V，50Hz |
|||
|
主機尺寸 |
500*486*760（mm) |
|||
